一、工程基本資料

二、工程概要

台19甲線47K+350~50K+800(新樁號49K+482~52K+934)拓寬工程，工址位於臺南市關廟區五甲、深坑及布袋里，主線全長計 3,450 公尺。

 三、整體規劃設計

四、目前進度及主要施作工項

截至114年12月份，工程進度：51.16%

●主要施作工項：

大洲橋工程

1.大洲橋-A1橋台PC高程放樣、PC澆置前整地

2.大洲橋-A1橋台水平支撐圍苓背填施作

3.大洲橋-A1橋台既有橋台破碎

4.大洲橋-A1橋台基礎放樣及PC澆置

5.大洲橋-A1橋台第三層支撐背填施作、第三層水平支撐施作、第三層水平支撐圍苓施作

6.大洲橋-A1橋台開挖、開挖前準備作業

7.大洲橋-A1橋台樁頭清理及基礎放樣、樁頭處理、樁頭處理及A2橋台補強樁打設

8.大洲橋-A2橋台基礎開挖及監測

9.大洲橋-A2橋台鋼板樁打設

10.大洲橋-C10擋土牆位置高程放樣

保安橋工程

1.保安橋第一階段北上側改道

2.保安橋-A1橋台災後復原重力式擋土牆施作、災後復原擋土牆模板組立、災後復舊擋土牆澆置(第二次)

3.保安橋-全套管基樁施作前整地、全套管基樁移機

4.保安橋-第一階段改道AC(密級配)鋪築、第一階段改道前作業、第一階段改道畫線

5.保安橋-第二階段A1橋台及引道擋土牆鋼板樁打設

6.保安橋-第二階段A1橋台全套管基樁移機組裝

7.保安橋-第二階段A1橋台鋼板樁打設

8.保安橋-第二階段A2橋台全套管基樁(P6)定位及鑽掘、放樣、搖管機安裝、搖管機安裝及定位、移機、機具整理

9.保安橋-第二階段A2橋台整地、整地及第一階段北上側改道段臨時路燈安裝

10.保安橋-職安衛設施施作

排水溝工程

1.第二工區：1-UR-01(47K+360~400)既有排水溝地坪破碎

2.第二工區：1-UR-08~10(47K+720~790)開挖整地、開挖整地及PC澆置、既有排水溝回填澆置(80kgf/cm2)

3.第二工區：1-UR-19(48K+030~076)頂版側模組立、排水溝頂版施作

4.第二工區：1-UR-20(48K+074~146)破碎開挖PC澆置、排水溝鋼筋綁紮及底版澆置、排水溝牆身模板組立及澆置

5.第二工區：UR-02(48K+590~680)排水溝外牆施作、排水溝牆身施作、既有排水溝破碎

6.第二工區：UR-06(49K+158~180)排水溝牆身施作、排水溝牆身模板組立、排水溝內牆施作、排水溝頂版鋼筋綁紮、集水井及排水溝銜接施作

7.第二工區：UR-07(49K+243~295)E2擋土牆牆身澆置

8.第二工區：集水井CR-06模板組立

9.第三工區：UL-05(49K+060~099)排水溝頂版鋼筋綁紮、排水溝牆身施作

10.第三工區：UL-05~UL-06排水溝鋼筋綁紮、開挖前整地

11.第三工區：UL-06(49K+101~180.9)排水溝底版模板組立及澆置、排水溝鋼筋綁紮及底版模板組立、排水溝牆身施作、排水溝牆身模板組立及澆置、開挖及PC澆置

12.第四工區：UL-12(49K+781~879)排水溝底版澆置、排水溝底版鋼筋綁紮、排水溝牆身模板組立、排水溝位置高程放樣、開挖及PC澆置

13.第四工區：UL-12及UL-13 PC澆置

14.第四工區：UL-13(49K+880.5~980.5)排水溝底版模板組立及施作、排水溝底版澆置、排水溝牆身模板組立及澆置、排水溝牆身澆置、既有地坪破碎開挖及PC澆置、鋼筋綁紮

15.第四工區：UL-14(49K+980.5~50K+195)排水溝頂版澆置、底版澆置、排水溝頂版鋼筋綁紮、牆身模板組立及澆置、排水溝頂版施作、排水溝頂版洩水孔施作、PC澆置、排水溝位置高程放樣、排水溝牆身施作、鋼筋綁紮

16.第四工區：UL-15(50K+250~322)開挖及PC澆置、排水溝外側牆身澆置、既有地坪破碎、鋼軌樁打設

17.第四工區：UL-15~UL-16(50K+322~504)排水溝牆身模板組立

18.第四工區：UL-16(50K+382~504)排水溝外側牆身澆置、排水溝頂版模板組立、排水溝頂版鋼筋綁紮、洩水孔安裝、排水溝頂版澆置

19.第四工區：UL-19排水溝完成面高程放樣

道路工程

1.自來水單位在UR-11已舖築的AC開挖進行埋管作業

2.全工區工區路面清洗、道路洗掃、道路清洗

3.南雄路一段361-411號住戶出入口施作方式疑義逐戶說明(有簽切結書)

4.深坑國小過路鐵板縫隙填補

5.第一工區：50K+160右側圍牆復舊(南雄南路80號)施作

6.第二工區：深坑國小出入口高壓磚復舊

7.第二工區過路段及深坑國小出入口道路修復(級配鋪設)

植栽維護：栽養護澆水、施肥除蟲、樹木澆水養護作業

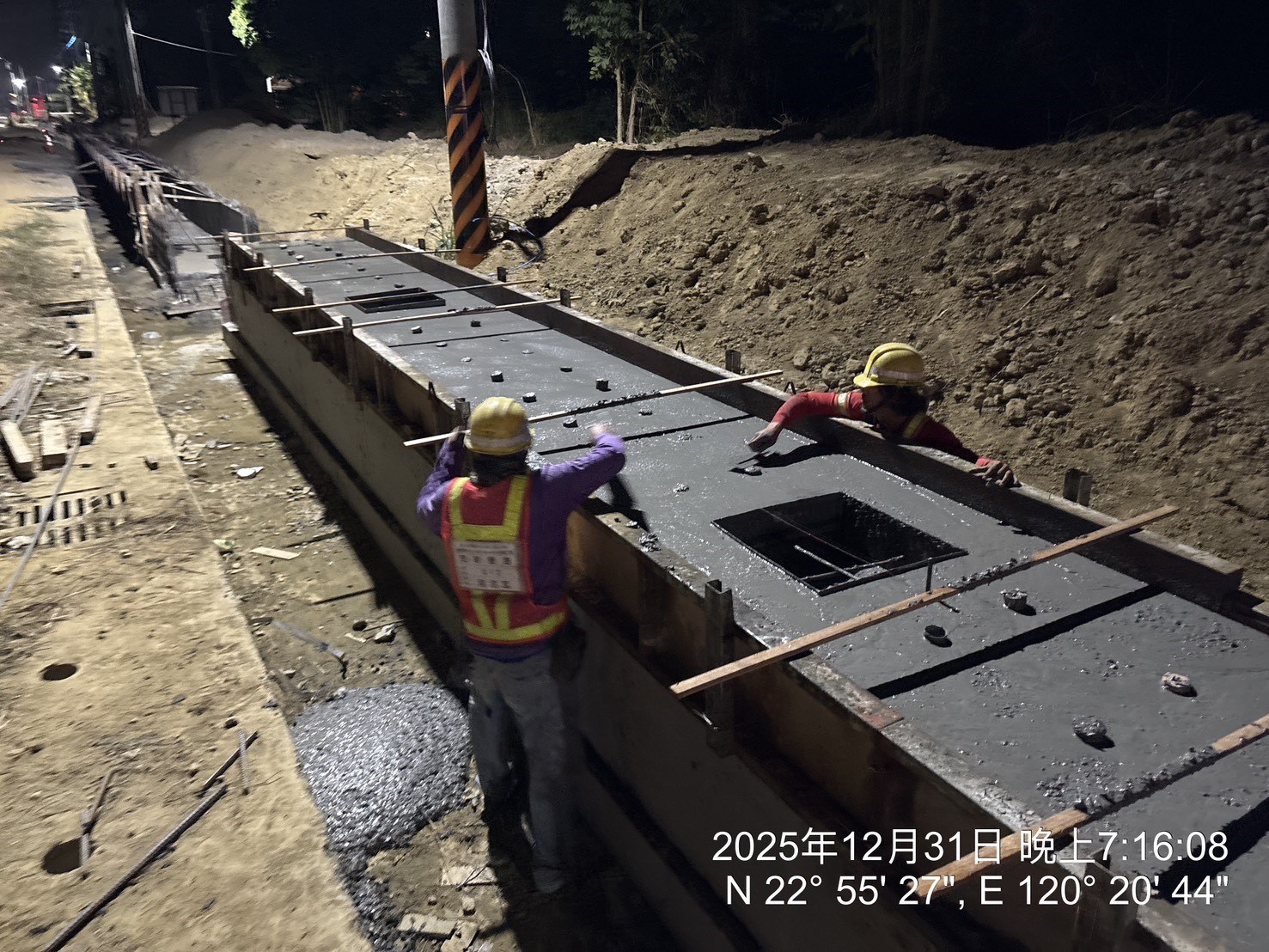

第四工區UL-14(50K+025~075) 排水溝頂版澆置

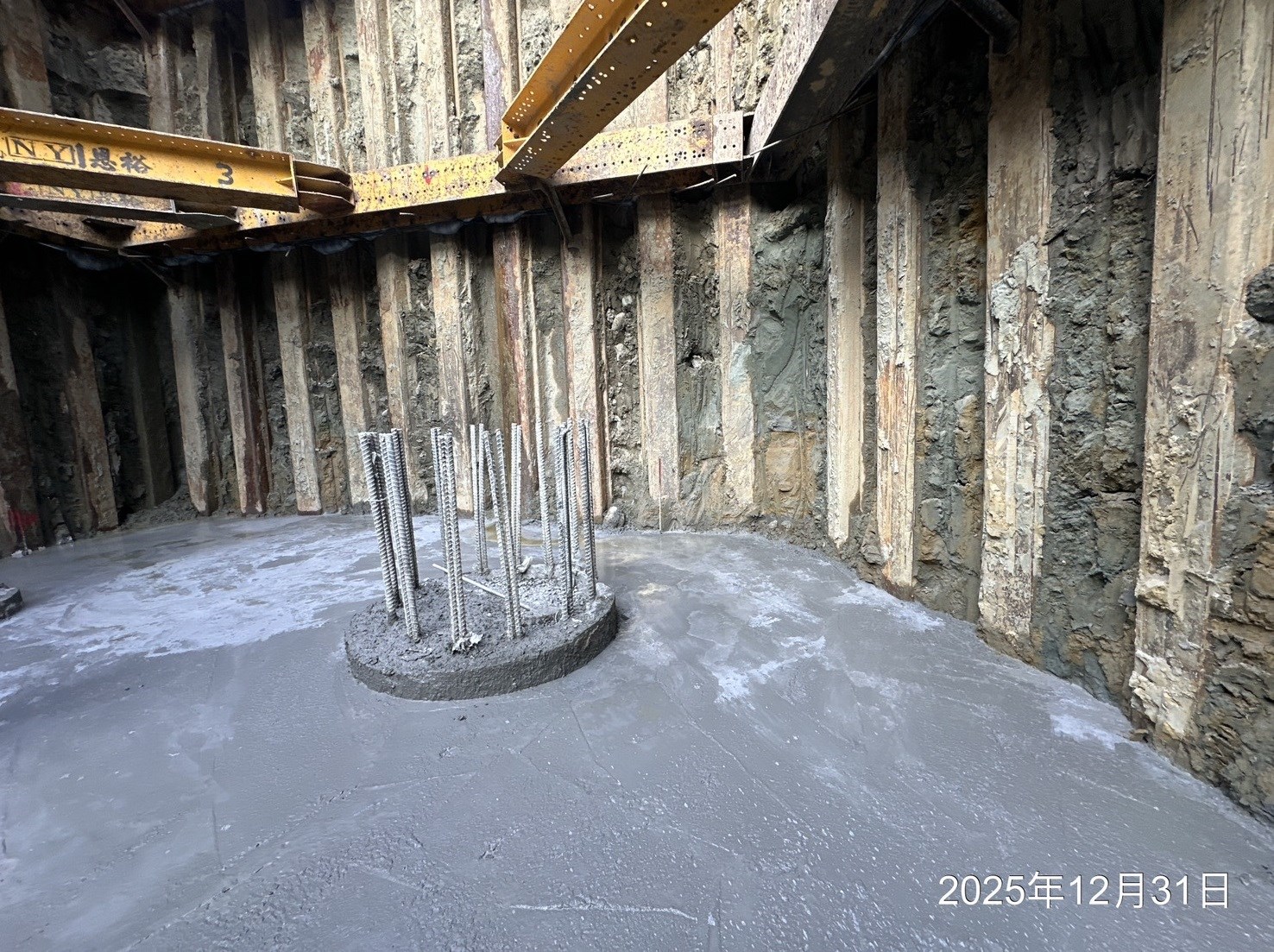

大洲橋-A1橋台PC澆置

五、監造工務段

第六工務段
